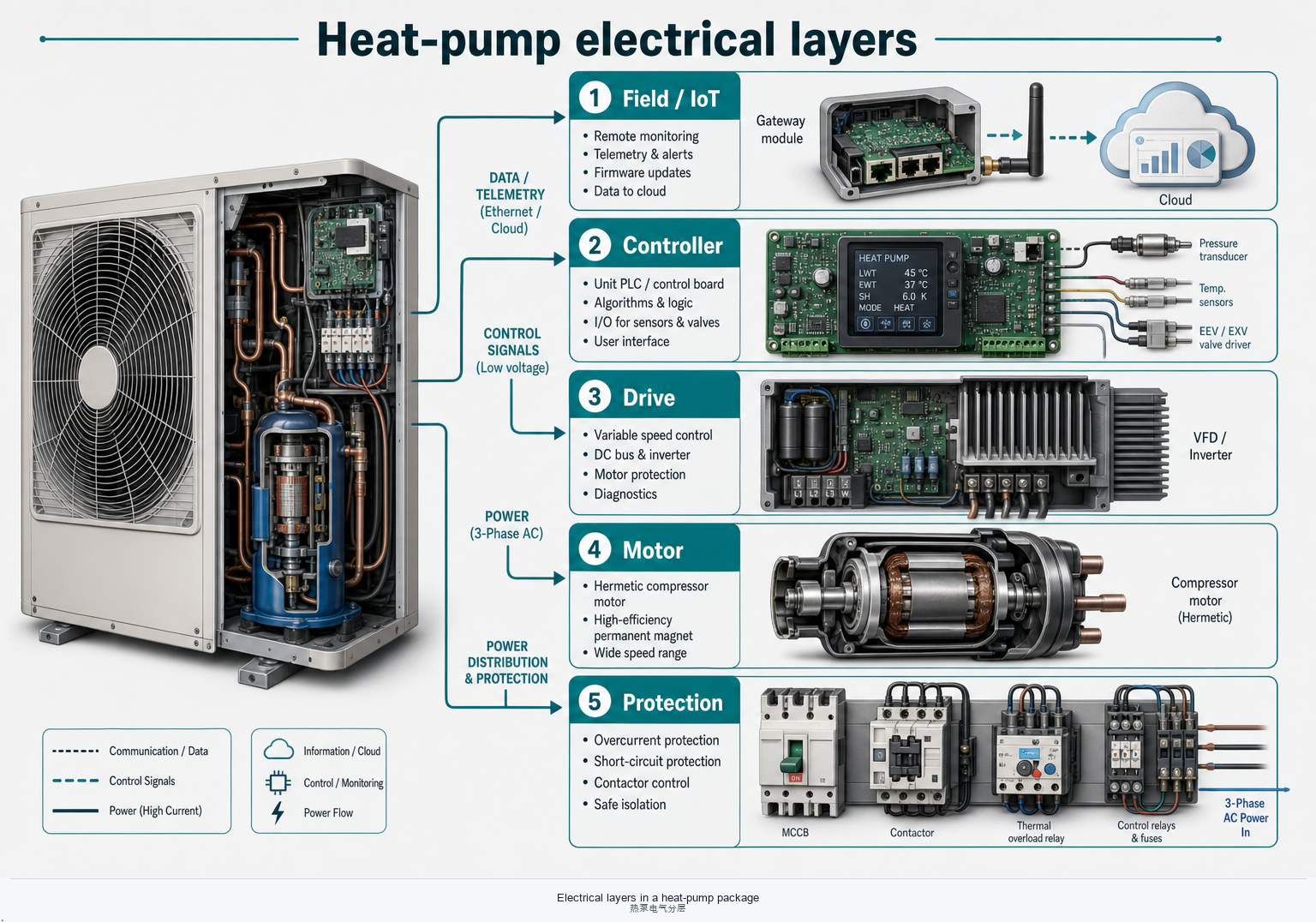

1 · 电气层在系统中的角色
机械部件负责移热；电气决定何时允许运行、以多大负荷运行，以及传感器冲突时如何处置。驱动、保护、能力与连锁应视为同一系统——而不是四套互不相关的物料清单。
驱动
市电、接触器或变频器与电机，把电能变成轴功（或全封闭转子功）。电压不对、缺相或线缆偏小，往往先以跳闸表现，而不是纸面上的 COP 先垮。
保护与连锁
断路器、热继电器、高低压开关、流量与防冻切断构成硬停机。连锁约束启停顺序——在不清楚保护对象时，不要为「坚持供热」而强行旁路。
能力调节与监测
卸载、变频转速与辅机分级把机组压在性能图内。压力/温度、电流与状态位供给控制器及任何远程层——输入垃圾，再聪明的算法也会失败。
2 · 电动机
全封与开启式电机共享绝缘与冲击电流物理，但所处环境不同。电机选型与压缩机包络不可分割。

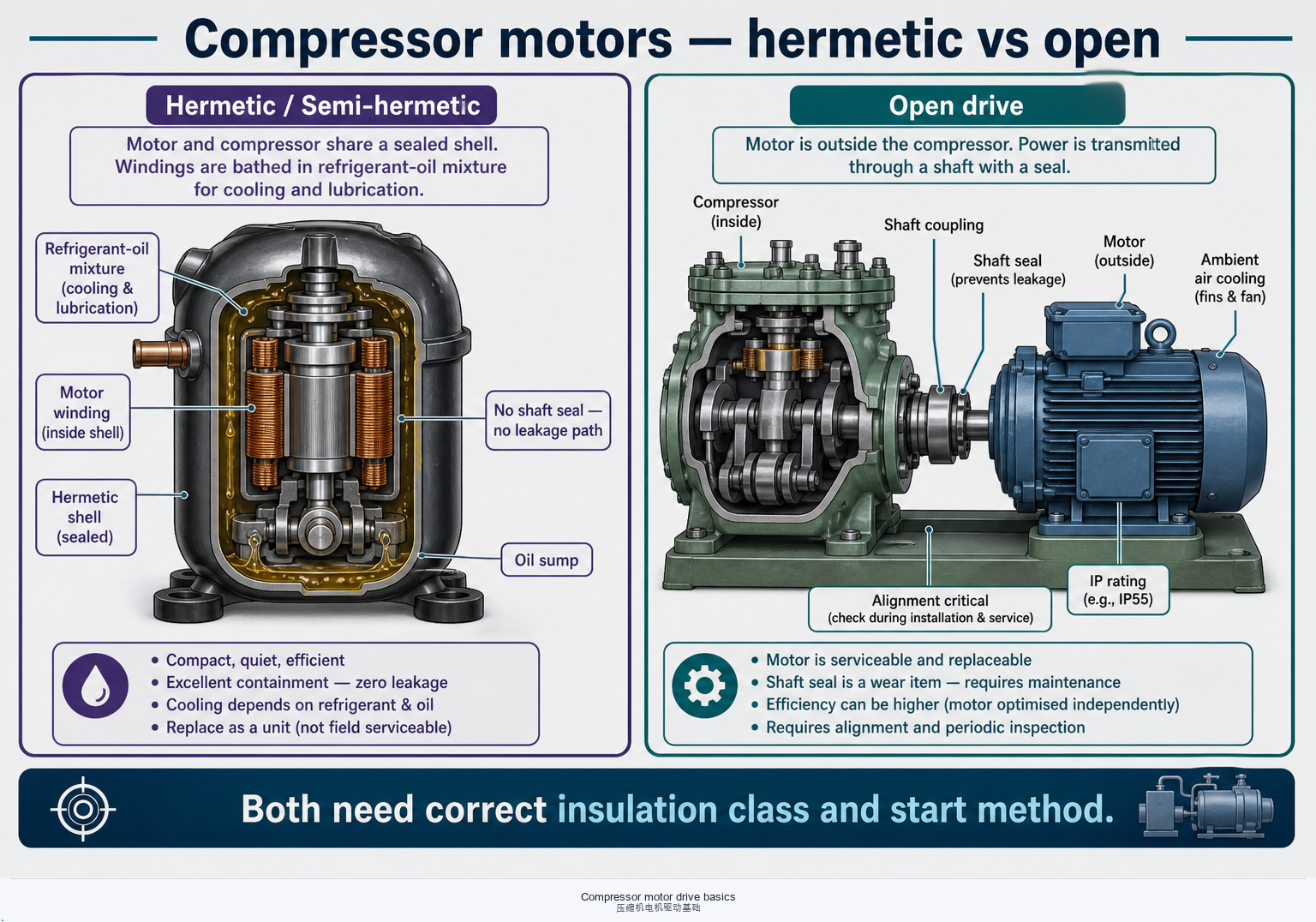

全封 vs 开启
全封/半封转子运行在制冷剂–油混合物中——兼容性与绕组温升限值以厂家为准。开启电机经轴封联轴；对中不良与轴封泄漏是机–电交界故障。见压缩机结构。
绝缘等级与温升
F/H 级绝缘不是冷却不良或变频发热的免死金牌。排气温度、回液与 PWM 载波损耗都会啃掉绝缘寿命。
冲击电流与启动方式
直接启动冲击电流可达满载的 5–8 倍；软启与变频可降低峰值需求与机械冲击。须确认电网限制，以及压缩机是否允许软启且不引发油压建立竞态。
防护等级与环境
室外机组、多尘机房与冲洗环境需要匹配的外壳 IP 与电缆接头。「密封」接线盒内结露，是典型的间歇性接地故障来源。

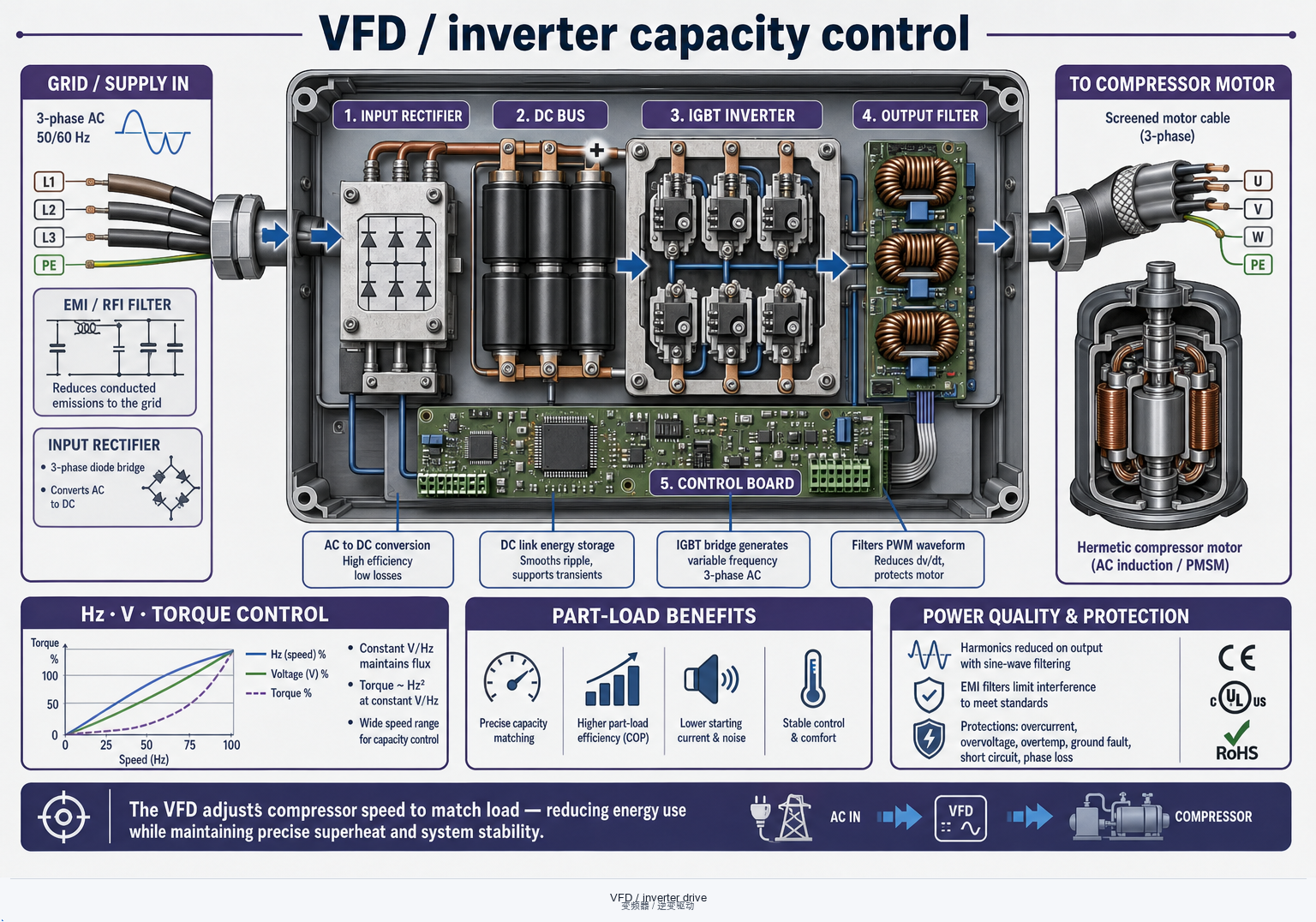

3 · 变频器 / 逆变器
变频带来部分负荷 COP 与软启——但也引入载波噪声、谐波，以及机械卸载从未面对的最低转速回油约束。
载波、电缆与电磁兼容
PWM 载波频率与电机电缆长度决定 dV/dt 应力与辐射噪声。盘柜远离压缩机时，应使用屏蔽电缆、正确接地，并按厂家配置滤波器。
谐波与供电质量
六脉冲整流注入谐波；弱电网与发电机供电可能需要电抗器或有源滤波。变压器选型偏小会过热——即使「电流看起来还行」。
部分负荷 COP vs 机械卸载
在季节能效上，转速调节常优于滑阀或热气旁通——前提是蒸发器质量流量与回油仍在性能图内。回油不足的回路上「上快变频」，不算升级。
集成要点
电机须按变频工况选绝缘，设定转矩/电流限值，并把故障继电器接入机组控制器。不要把变频器面板当成安全连锁的替代品。

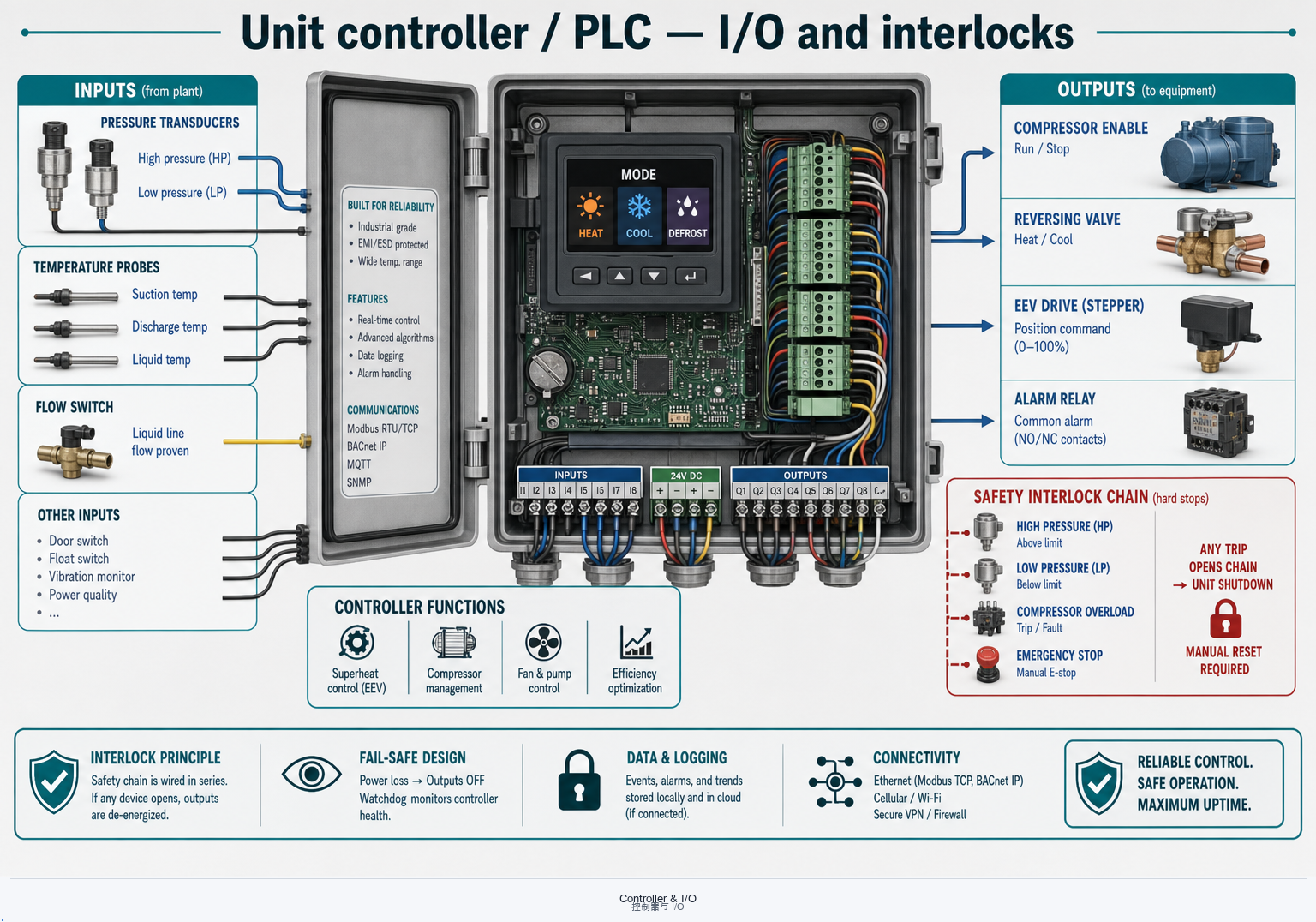

4 · 机组控制器 / PLC
控制器是机组的运行大脑：读传感器、执行安全、切换模式。固件控制图谱与硬件物料清单同等重要。
传感器与信号完整性
压力变送器、NTC/PT1000 与流量开关必须「看到」你以为的状态。位置错误或共地不良会造成振荡，症状常被误判为「EEV 不行」或「压缩机偏弱」。
安全连锁
高低压、电机过载、缺相、防冻与急停应硬停机或禁止启动——独立于任何软优化回路。复位行为须写进维保说明。
模式切换
制热/制冷/化霜/生活热水/泵下停机时序须与换向阀、压缩机对齐。模式切换中的竞态，是误跳闸的高发原因。
I/O 与楼控边界
明确哪些点是本地安全、哪些设定允许楼控写入。远程「强制开机」若旁路流量或防冻保护，是集成缺陷，不是功能。

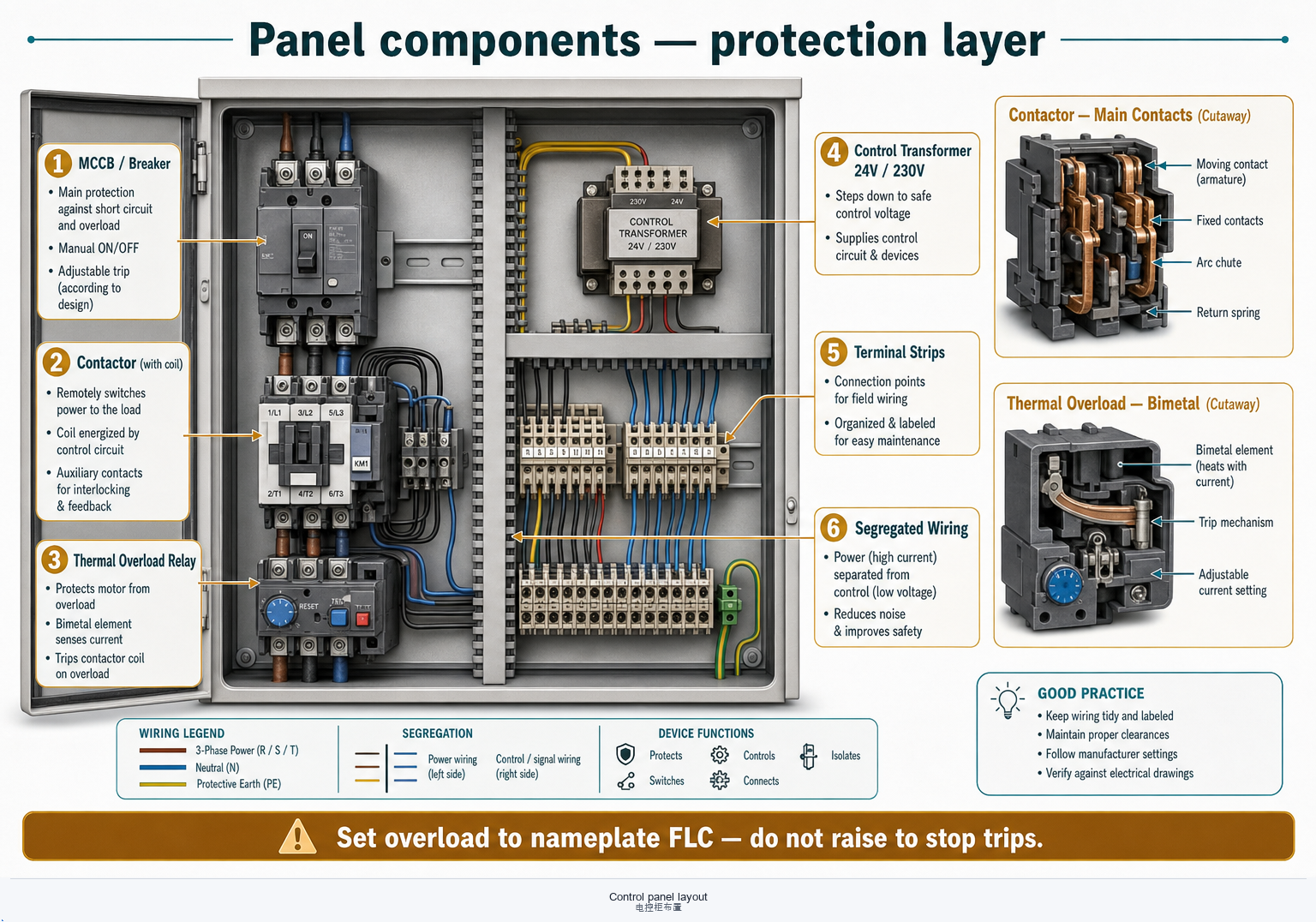

5 · 盘柜元件
接触器、断路器、热继电器与变压器是软件故事之下的物理层。柜体布置与布线工艺，决定「聪明」的控制器能否熬过第一个夏天。
接触器与电机启动
按满载电流与使用类别选型；核对线圈电压及连锁用辅助触点。反复堵转后触点熔焊，往往是上游接线或逻辑问题。
断路器与热继电器
微型/塑壳断路器特性须与上游电源保护配合。热过载（或电子等效）保护电机——按铭牌满载电流整定，而不是「调高一点少跳闸」。
控制变压器与电源
24 V / 230 V 控制回路须为线圈冲击与 PLC 负荷留裕量。厂家要求时，应把变频器脏电源与传感器洁净电源分开。
布线与柜体工艺
强弱电分开、满足弯曲半径、两端标识，并保持防护与通风与环境一致。可燃工质分区另有外壳与打火器件规则——按厂家与规范执行，不能凭习惯。

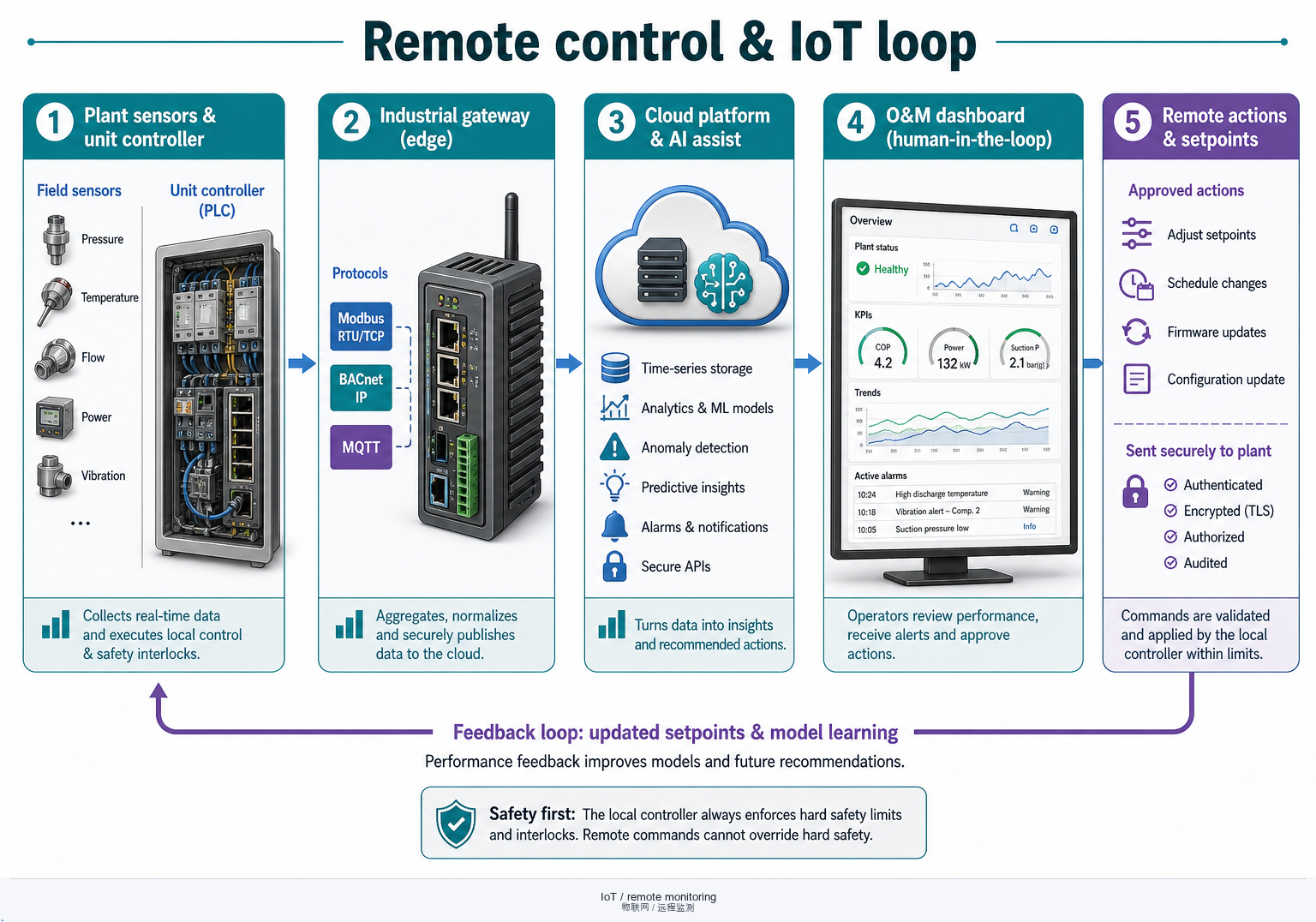

6 · AI 辅助、远程控制与物联网
边缘与云端可做诊断、负荷预测与设定建议——但它们建立在传感器、连锁与人的责任之上。没有网络安全与运维闭环的连通，只是多了一个故障面。
诊断与负荷预测
对电流、温差与启停次数做模式识别，可提前发现结垢或阀件异常。负荷预测有助于分级——但需要现场数据，而不是笼统的「AI 节能」口号。
优化边界与人的责任
算法可在允许带内微调设定；不得削弱防冻、高压切断或最小流量保护。采纳建议须有具名责任工程师。
网关、协议与点表
Modbus、BACnet、MQTT 与私有总线都需要点表：单位、写权限与轮询周期。网关丢掉质量位，远程监控就会变成虚假信心。
网络安全与运维闭环
网络分区、网关补丁、凭证轮换并限制写权限。报警必须到达能行动的人——没有工单路径的看板指标，不会真正改善 COP。
7 · 选型与集成清单
比较控制器功能列表前，先锁定供电、电机/变频工况以及安全与物联网边界。
- 供电与驱动：电压、相数、短路容量，直接启动 / 软启 / 变频；电缆与谐波预算。
- 电机与压缩机匹配：绝缘等级、IP、变频工况额定与压缩机性能图及回油限值一致。
- 保护链：断路器特性、热/电子过载、高低压与工艺连锁作为硬停机接入。
- 控制器与传感器：I/O 数量、模式时序（制热/制冷/化霜）、传感器类型与布置假设。
- AI / 远程写入策略：云端或楼控可改哪些设定；明确禁止旁路安全；具名责任人。
- 物联网与网络安全：协议、点表、网关加固、报警到运维的路径；过程量点位与容器、阀件导读保持一致。
需要厂家电气与控制入口？见工具与标准 · 外链。
8 · 常见问答
「上变频一定提高季节 COP 吗？」
部分负荷下常常可以——前提是回油、最低转速与蒸发器设计支持降速。若系统长期回液或回油不足，变频可能恶化可靠性，却达不到样本上的 COP。
「热继电器老跳，调高整定值行吗？」
不行。应查原因：满载电流设错、缺相、冷凝受阻或接触器粘滞。掩盖过载保护，是用烧毁电机换一时不跳闸。
「云端 AI 能替代现场传感器与连锁吗？」
不能。远程分析依赖真实的本地测量，且必须尊重硬安全。AI 给建议；连锁保护与持证电气实践做决定。
各厂应用限值、盘柜原理图与电气规范版本因产品与辖区而异。本页为工程导读，不能替代厂家手册、接线图，或持证电气设计与验收。
